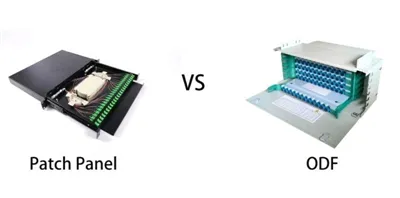

Y Tu Hwnt i'r Wyneb: Pam Mae ODF yn Fwy Na dim ond Panel Patch Mawr

Beth Mae Panel Patch yn ei Wneud: Y Rhyngwyneb Gweladwy

Yr hyn y mae panel clwt yn ei gynnwys fel arfer:

• Pyrth addasydd ar gyfer-cyswllt croes

• Angori cebl sylfaenol

• Ffactor ffurf gryno, gofod-effeithlon



Yr hyn nad yw panel clwt fel arfer yn ei gynnwys:

• Amddiffyniad sbleis parhaol ar gyfer ceblau bwydo

• Storfa slac wedi'i threfnu ar gyfer ffibr gormodol

• Wedi'i ymgorffori-mewn mowntio ar gyfer holltwyr PLC

• Selio mynediad aml-gebl ar gyfer ceblau-diamedr mawr

• Capasiti graddadwy y tu hwnt i'r cyfrif porthladd sefydlog

Ar gyfer amgylcheddau syml-fel rac offer sengl mewn canolfan ddata, neu gwpwrdd telathrebu bach-panel clwt yw'r offeryn cywir yn aml. Mae'n darparu rhyngwyneb glân heb gymhlethdod diangen.

Ond pan ddefnyddir panel clwt mewn rôl sy'n mynnu mwy, daw'r cyfyngiadau i'r amlwg yn gyflym.



Beth mae ODF yn ei Wneud: Y System Gyflawn

Nid yw ODF yn un gydran. Mae'n fframwaith-system gyflawn sydd wedi'i pheiriannu i reoli cylch bywyd cyfan ffibr mewn nod rhwydwaith canolog. Lle mae panel clwt yn darparu pwynt cysylltu, mae ODF yn darparu cartref.

Dyma'r pum gallu sy'n gwahaniaethu'n sylfaenol rhwng ODF a phanel patsh:

1. Diogelu Splice Integredig

Mewn unrhyw rwydwaith o beiriannau allanol, rhaid i geblau bwydo sy'n mynd i mewn i swyddfa ganolog neu bwynt dosbarthu gael eu hollti'n barhaol i foncyffion sy'n cysylltu â'r porthladdoedd addasydd. Y sbleisiau hyn yw'r pwyntiau-mwyaf hanfodol a mwyaf agored i niwed yn y rhwydwaith.

Nid oes gan banel clwt unrhyw ddarpariaeth ar gyfer splicing. Rhaid gwneud y sbleisiau mewn mannau eraill, yn aml mewn llociau sbleis ar wahân wedi'u gosod yn rhywle yn y rac, gan greu gosodiad datgysylltu a blêr.

Fodd bynnag, mae ODF yn cynnwys hambyrddau sbleis pwrpasol sydd wedi'u hadeiladu'n uniongyrchol i'r ffrâm. Mae'r hambyrddau hyn yn amddiffyn pob sbleis ymasiad â llewys crebachu gwres, eu trefnu i'w hadnabod yn hawdd, a'u diogelu rhag dirgryniadau a symudiad. Y canlyniad yw datrysiad glân, integredig lle mae hollti a therfynu yn cyd-fyw mewn un system.

2. Storio Fiber Slack

Nid yw ceblau ffibr optig byth yn cyrraedd yr union hyd cywir. Mae yna bob amser slac ychwanegol y mae'n rhaid ei storio-wedi'i dorchi'n ofalus, ei ddiogelu rhag dinciau, a'i gynnal ar y radiws tro cywir i atal troadau micro sy'n achosi colli signal.

Nid oes gan banel clwt unrhyw le ar gyfer storio slac. Mae ffibr gormodol yn y pen draw wedi'i dorchi'n rhydd y tu ôl i'r rac, yn aml wedi'i dapio neu ei sipio- wedi'i glymu mewn ffyrdd sy'n torri gofynion radiws tro.

Mae ODF wedi'i gynllunio gyda storfa slac wedi'i threfnu wedi'i hadeiladu i mewn. Mae sbwliau, canllawiau a hambyrddau storio pwrpasol yn galluogi technegwyr i dorchi'n daclus a sicrhau ffibr gormodol, gan gynnal radiws tro cywir a diogelu'r ffibr rhag difrod wrth ei drin yn y dyfodol.

3. Mowntio Hollti Integredig

Mae rhwydweithiau FTTH a FTTx yn dibynnu ar holltwyr PLC i ddosbarthu un signal optegol i ddefnyddwyr lluosog. Mae angen i'r holltwyr hyn-boed yn 1x2, 1x4, 1x8, 1x16, neu 1x32- gael eu cartrefu, eu diogelu, a'u trefnu o fewn y pwynt dosbarthu.

Nid oes gan banel clwt unrhyw ddarpariaeth ar gyfer holltwyr. Maent yn aml yn cael eu gosod yn allanol gyda bracedi neu'n syml yn cael eu gadael yn rhydd y tu mewn i gabinetau, gan greu annibendod a chynyddu'r risg o ddifrod yn ystod gwaith cynnal a chadw.

Mae ODF yn cynnwys slotiau mowntio hollti pwrpasol, wedi'u cynllunio i ddal modiwlau hollti PLC safonol yn ddiogel. Mae holltwyr yn llithro i'w lle yn union fel paneli addaswyr, gan greu gosodiad glân, proffesiynol sy'n hawdd ei gynnal a'i raddfa.

4. Rheoli Mynediad Cebl Proffesiynol

Mewn pwynt dosbarthu canolog, mae nifer o geblau bwydo diamedr mawr yn mynd i mewn i'r ffrâm o'r tu allan i lwybrau peiriannau. Mae gan y ceblau hyn aelodau cryfder tynnol sylweddol (edafedd dur neu aramid) a rhaid eu hangori'n iawn i atal tensiwn rhag cyrraedd y ffibrau cain y tu mewn.

Mae panel clwt fel arfer yn cynnig tyllau mynediad ceblau bach heb fawr o ryddhad straen-sy'n ddigonol ar gyfer ceblau siwmper dan do, ond nid ar gyfer ceblau bwydo peiriannau allanol.

Mae ODF wedi'i beiriannu gyda systemau mynediad cebl cadarn. Mae clampiau dyletswydd trwm, gromedau selio, a phwyntiau gosod aelodau cryfder pwrpasol yn sicrhau bod pob cebl sy'n mynd i mewn wedi'i angori'n iawn, wedi'i selio rhag llwch a lleithder, a'i amddiffyn rhag grymoedd tynnu.

5. Gallu scalable

Mae gan banel patch ddwysedd porthladd sefydlog: 24 porthladd yn 1U, 48 porthladd yn 2U. Os oes angen mwy o gapasiti arnoch, byddwch yn ychwanegu panel arall-ac un arall, ac un arall-gan greu pentwr o unedau ar wahân gyda chofnodion cebl ar wahân a rheolaeth ar wahân.

Mae ODF wedi'i gynllunio i raddfa. Mae hambyrddau modiwlaidd, paneli addaswyr ymgyfnewidiol, a fframiau y gellir eu hehangu yn caniatáu i gapasiti dyfu o 24 ffibr i 144, 288, neu hyd yn oed yn fwy-i gyd o fewn un system unedig. Pan fydd anghenion cynhwysedd yn cynyddu, rydych chi'n ychwanegu modiwlau, nid fframiau cwbl newydd.



Pam Mae'r Gwahaniaeth yn Bwysig yn Ymarferol

Mae dewis panel clwt pan fo angen ODF arnoch mewn gwirionedd yn arwain at raeadr o broblemau gweithredol:

• Sbeisiau wedi'u gadael heb eu diogelu-yn agored i lwch, lleithder ac aflonyddwch damweiniol

• Ffibrau slac wedi'u torchi'n ddamweiniol-creu micro-troadau sy'n diraddio ansawdd y signal

• Holltwyr wedi'u gosod â thâp neu gysylltiadau sip-hunllef cynnal a chadw yn aros i ddigwydd

• Pwyntiau mynediad cebl heb eu selio-gan ganiatáu i lwch, lleithder, a hyd yn oed plâu fynd i mewn

• Er mwyn ehangu cynhwysedd, mae angen fframiau cwbl newydd-greu clytwaith o offer nad ydynt yn cyfateb

Nid yw'r llwybrau byr hyn yn arbed arian. Maent yn symud costau o gaffael ymlaen llaw i weithrediadau tymor hir: methiannau amlach, oriau datrys problemau hirach, risg uwch o ymyriadau gwasanaeth, ac yn y pen draw amnewid seilwaith na chafodd ei gynllunio ar gyfer ei rôl wirioneddol.



Rheol Ymarferol o Fawd

Defnyddiwch Banel Patch pan fyddwch chi'n terfynu ceblau o fewn un rac neu gabinet, lle mae'r holl sbeisio, storfa slac a hollti yn cael eu trin mewn man arall-yn nodweddiadol mewn ODF neu amgaead sbleis ar wahân.

Defnyddiwch ODF pan fyddwch chi'n rheoli'r pwynt dosbarthu canolog ar gyfer adran rhwydwaith-lle mae ceblau bwydo yn mynd i mewn o'r tu allan, sbleisiau'n cael eu gwneud, holltwyr yn cael eu cadw, a ffibrau'n cael eu trefnu ar gyfer-gwasanaeth hirdymor i leoliadau lluosog i lawr yr afon.

Yn fyr:mae panel patch yn gydran sydd wedi'i chynllunio ar gyfer rôl benodol, gyfyngedig. Mae ODF yn system a gynlluniwyd i wasanaethu fel calon eich rhwydwaith dosbarthu ffibr.
