Cebl patch lc

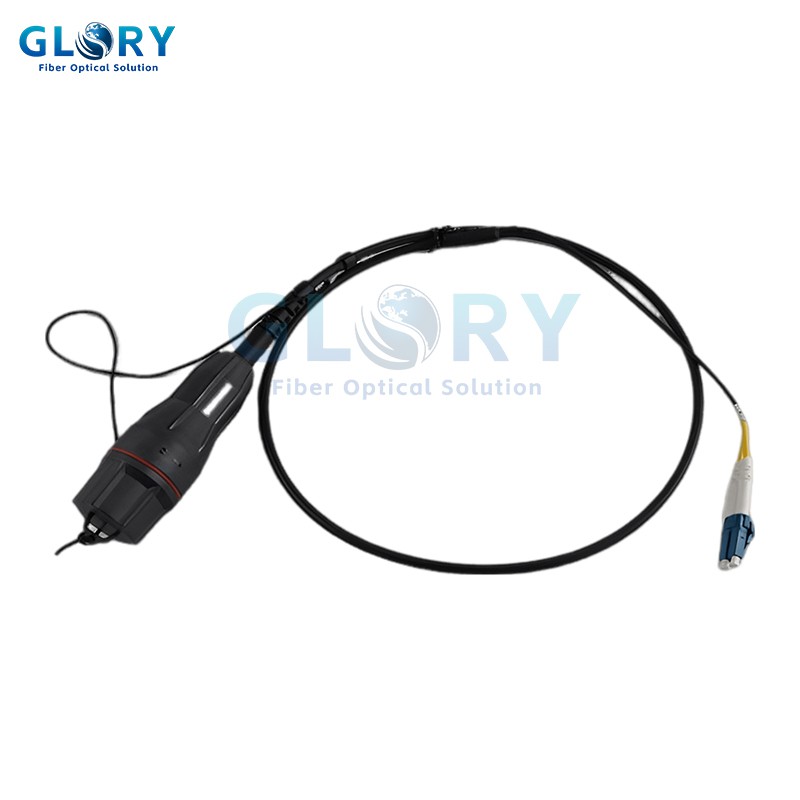

Model: Fullaxs i LC Patch Cord Awyr Agored IP67 Cable Dx SM 4.8mm
Fe'i defnyddir yn gyffredin mewn rhai pennau radio anghysbell Ericsson, mae'r gragen yn amgáu cysylltwyr Duplex LC . yn plygio'n uniongyrchol i SFP ar banel rRH {. Mae fullaxs yn system selio ar gyfer rhyngwynebau optegol a thrydanol sy'n ffrindiau yn uniongyrchol i'r modiwl SFEns}}}
- Cyflwyniad Cynnyrch
Fullaxs i lc patch llinyn ip67 cebl gwrth -ddŵr dx sm 4.8mm
Mae angen cynulliadau cebl garw ar gyfer defnydd {. ar gyfer cysylltiad uniongyrchol, y mae angen i'r gwasanaethau cebl hyn blygio'n uniongyrchol i'r transceriaeth optegol y mae angen i ni, y mae angen i'r gwasanaethau cebl hyn y Z-gyfeiriad . Ymhellach, rhaid i'r cragen cysylltydd llinyn patsh Fullaxs i LC ganiatáu paru un-law hawdd . Mae'r system cysylltydd fullaxs yn cwrdd â'r gofyniad hwn trwy ddarparu ar gyfer goddefgarwch cyfeiriad z mawr tra hefyd yn cynnig budd-daliadau hefyd, mae defnyddwyr yn gallu gosod un-clwt y cysylltydd hwn yn y cysylltiad hwn. Tynnwch a disodli'r transceivers yn gyfleus trwy doriad yn y swmp-ben sy'n dileu'r angen i agor y blwch radio anghysbell cyfan yn llwyr, gan ddatgelu ei gynnwys i amodau tywydd peryglus . ar gyfer y cysylltiad optegol, mae'r system cysylltydd yn cynnwys rhyngwyneb duplex safonol diwydiant ar gyfer paru cyflym}}}}
Gellir dylunio'r cysylltydd FullAXS To LC Patch Cord ar gyfer ceisiadau trosglwyddo optegol modd sengl neu aml-fodd. {0}Mae'r cynulliad cebl wedi'i osod yn gadarn trwy'r bwlch a'i fewnosod yn uniongyrchol i'r transceiver optegol, gan ddarparu cysylltiad uniongyrchol â'r offer WiMax a LTE yn y cais FTTA .
Cynulliad Cebl Ffibr FTTA:
Top Cysylltydd: 1 x lc-cp, modd sengl
Gwaelod y cysylltydd: 1 x lc-duplex, modd sengl
Cebl: TPU heb Halogen, gwrth -fflam, UL1581 gwrthsefyll UV, gwrth -fflam wrth -fflam
|
Nghebl |
2 ffibrau |
|
Ffibrau |
9/125 µm Ffibr Optegol Modd Sengl |
|
Cyfernod gwanhau |
|
|
Llai na neu'n hafal i 0.25 db / km |
Llai na neu'n hafal i 0.40 db / km |
|
Cysylltwyr (ochr) |
Lc- duplex |
|
Colled Mewnosod |
Max . 0.30 db |
|
Colled dychwelyd |
TYP . 55 dB (UPC) |
|
Cysylltydd (ochr b) |
LC-DUPLEX |
|
Colled Mewnosod |
Max . 0.30 db |
|
Colled dychwelyd |
TYP . 55 db (UPC |
Data mecanyddol:
|
Diamedr cebl, siaced |
4.8 mm |
|
Cebl radiws plygu lleiaf |
|
|
Gosodiadau |
20 mm |
|
Gweithrediad |
20 mm |
|
Max . cebl cryfder tynnol |
|
|
Gosodiadau |
450 N |
|
Barhaol |
300 N |
|
Gwrthiant malu |
3000 N / 100 mm |
|
Max . Cysylltydd cryfder tynnol |
|
|
LC DUPLEX |
70 N |
|
Gafael/ opsiwn codi |
|
|
Max . Cryfder tynnol- Opsiwn codi rfe wedi'i seilio ar gyfer ceblau hyd at 100 metr ar y mwyaf . |
30 N |
Data amgylcheddol:
|
Gweithrediad amrediad tymheredd |
Gradd -40 i +70 gradd (iec 60794-1-2) |
|
Storio amrediad tymheredd |
Gradd -40 i +70 gradd |
|
Gosod amrediad tymheredd |
Gradd -20 i +60 gradd |
|
Rohs |
nghydymffurfiol |
|
Hyd (m) |
Goddefiannau (mm) |
|
L<=5 |
+/-50 |
|
5 |
+/-100 |
|
10 |
+/-200 |
|
20 |
+/- 500 |
|
L>50 |
+/-1000 |
|
Mae gwasanaethau cebl mewn amrywiadau hyd ychwanegol ar gael . |
|
Nodweddion ar gyfer Fullaxs i LC Patch Cord:
• Agor swmp -ben ar gyfer mynediad hawdd i SFP
• Adborth cadarnhaol i weithredwr pan fydd yn cael ei baru yn llawn
• paru un llaw
• Rhyngwyneb LC Duplex
• Mae toriadau swmp -ben yn caniatáu ar gyfer tynnu transceiver trwy'r pen swmp (nid oes angen agor RRH ar gyfer amnewid transceiver)
• Cloi bidog cadarn ar gyfer paru hawdd, cyflym a diogel
• Mae Fullaxs i LC Patch Cord ar gael ar gyfer Multimode a Modd Sengl
• gwrth -ddŵr, gwrth -lwch a gwrthsefyll cyrydiad
• Ehangu i RJ45, ac ati .
• Mae gan Plug ddyluniad heb oddefgarwch, yn llawn arnofio am ddim mewn echel z
• Dim cebl yn bwclio ar unrhyw adeg yn ystod neu ar ôl ei osod
• Cynulliadau ffibr wedi'u profi a'u cyfresoli 100%
• Fersiwn y gellir ei gosod maes ar gael
Cais:
• Gorsafoedd Sylfaen Wimax a LTE
• Pennau radio o bell (RRH)
• Ceisiadau awyr agored diwydiannol
• Roboteg
• Awyrofod ac Amddiffyn
