Blwch Terfynu Ffibr Optegol
Model: GL-B25-8A Blwch Terfynu Ffibr Optegol
Defnyddir yr offer fel pwynt terfynu i'r cebl bwydo gysylltu â chebl gollwng yn system rhwydwaith cyfathrebu FTTX. Gellir gwneud y splicing ffibr, hollti, dosbarthu yn y blwch hwn, ac yn y cyfamser mae'n darparu amddiffyniad a rheolaeth gadarn ar gyfer adeiladu rhwydwaith FTTX.
- Cyflwyniad Cynnyrch
Blwch Terfynu Ffibr Optegol GL-B25-8A
Mae'r offer hwn yn bwynt terfynu ar gyfer ceblau bwydo i gysylltu â cheblau gollwng yn Systemau Rhwydwaith Cyfathrebu FTTX. Mae'n galluogi splicing ffibr, hollti a dosbarthu yn y blwch, gan ddarparu amddiffyniad cadarn a rheolaeth effeithlon ar gyfer seilwaith rhwydwaith FTTX.
Nodweddion
Mae'r blwch terfynu ffibr optegol GL-B25-8A yn cynnwys cyfanswm strwythur caeedig wedi'i adeiladu o ddeunydd PC+ABS, gan sicrhau galluoedd gwlyb, gwrth-ddŵr, gwrth-lwch, a gwrth-heneiddio gyda lefel amddiffyn o IP54.

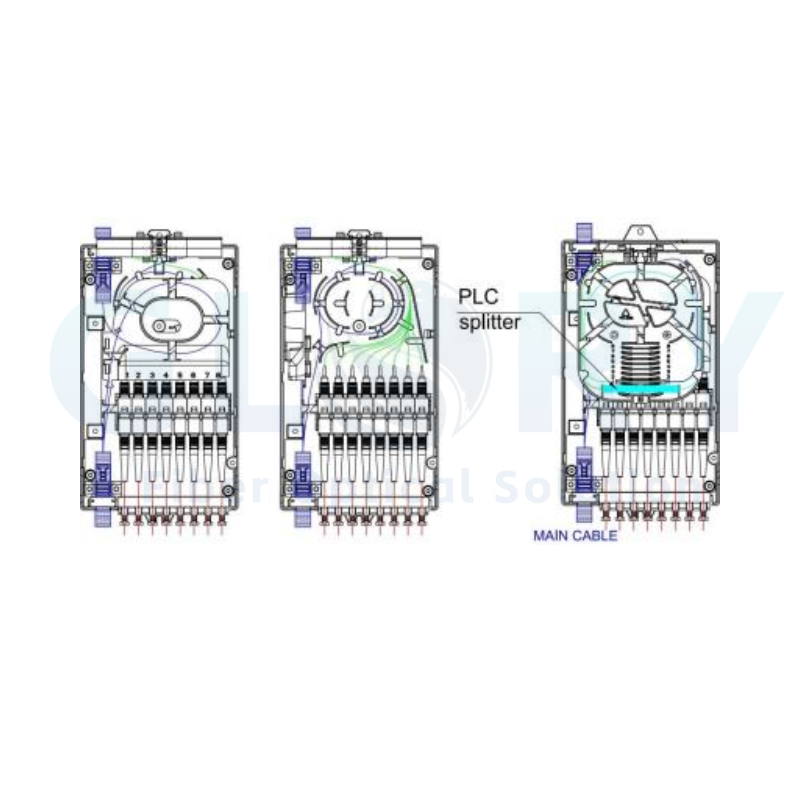

Mae'n integreiddio clampio ar gyfer ceblau bwydo a gollwng, splicing ffibr, gosod, storio a dosbarthu mewn uned sengl.Cables, mae pigtails, a chortynnau patsh yn gweithredu trwy lwybrau pwrpasol i osgoi ymyrraeth, ac mae'n cefnogi gosodiad addasydd SC/LC/LC/PLC math casét ar gyfer cynnal a chadw hawdd.
Mae'r panel dosbarthu yn fflipio i fyny i ganiatáu gosod cebl bwydo trwy borthladd mynegiant, gan symleiddio cynnal a chadw a gosod. Wedi'i gynllunio ar gyfer amlochredd, gall y cabinet fod wedi'i osod ar wal neu wedi'i osod ar bolyn, gan ei gwneud yn addas ar gyfer cymwysiadau dan do ac awyr agored.
Fanylebau
Gofynion Amgylcheddol
Ystod tymheredd gweithio o -40 gradd i radd +85, lleithder cymharol hyd at 85% ar radd +30, a gwasgedd atmosfferig rhwng 70 kPa a 106 kPa.
Data technegol allweddol
Colli mewnosod o lai na neu'n hafal i 0.2 dB, mae UPC yn dychwelyd colli mwy na neu'n hafal i 50 dB, colled dychwelyd APC o fwy na neu'n hafal i 60 dB, a bywyd o fewnosod ac echdynnu sy'n fwy na 1000 o weithiau.
Ar gyfer perfformiad gwrth-daranau, mae'r ddyfais sylfaen wedi'i hynysu o'r cabinet gyda gwrthiant ynysu sy'n fwy na neu'n hafal i 2 × 10⁴ MΩ/500V (DC), ac mae'n gwrthsefyll foltedd o fwy na neu'n hafal i 3000V (DC)/min rhwng y ddyfais sylfaen a'r cabinet heb pun neu fflachio.
Chyfluniadau
Manylir ar y manylebau model yn y tabl cyfluniad.
|
Fodelwch |
Maint (llun 1) A*b*c (mm) |
Max Nghapasiti |
Gosodiadau Maint (mm) |
I mewn i'r cebl mwyaf diamedr |
Maint allfa cebl (mm) |
|
8 Craidd |
235*126*52 |
8 |
225 |
10 |
Ø5 |
Er enghraifft, mae'r 8 model craidd yn mesur 235 × 126 × 52 mm, yn cefnogi capasiti uchaf o 8 creiddiau, mae ganddo faint gosod o 225 mm, mae'n cynnwys diamedr cebl mwyaf sy'n dod i mewn o 10 mm, ac mae'n cynnwys maint allfa gebl o Ø5 mm.
Gosodiadau
Ar gyfer gosod waliau, driliwch ddau dwll yn y wal yn seiliedig ar y dimensiynau a ddarperir yn y tabl cyfluniad. Mewnosod bolltau ehangu (φ7.5 × 40), alinio'r blwch â'r tyllau, a'i sicrhau gan ddefnyddio bolltau ar gyfer setup cadarn.
