Crebachu Gwres Cau Dôm

GL-GPJ09-5606 Defnyddir Cau Dome Crebachu Gwres mewn cymwysiadau erial, gosod waliau a thanddaearol ar gyfer sbleis syth-drwodd a changhennog y cebl ffibr. Mae cau splicing cromen yn amddiffyniad ardderchog i gymalau ffibr optig o amgylcheddau awyr agored fel UV, dŵr, a'r tywydd, gyda selio atal gollyngiadau ac amddiffyniad IP68.

Mae gan y cau 7 porthladd mynediad ar y diwedd (1 porthladd crwn a 6 porthladd hirgrwn). Mae cragen y cynnyrch wedi'i wneud o ddeunydd PP + GF. Mae'r gragen a'r sylfaen yn cael eu selio trwy wasgu'r rwber silicon gyda'r clamp a ddyrannwyd. Mae'r porthladdoedd mynediad wedi'u selio gan diwbiau y gellir eu crebachu â gwres. Gellir agor y caeadau eto ar ôl cael eu selio a'u hailddefnyddio heb newid y deunydd selio.





Enw'r Eitem	Math Crybachu Gwres Cau Dôm GL-GPJ09-5606
Maint (mm)	525 × Φ225
Lliw	Du
Porthladdoedd cebl	1 porthladd hirgrwn: Φ10-15mm; 6 Porth crwn: Φ8-15mm
Gradd Amddiffyn	IP68
Gallu sbleis ffibr	Ffibr sengl 144 craidd Ffibr rhuban 432 craidd
Cynhwysedd hambwrdd sengl	Ffibr sengl 36 craidd Ffibr rhuban 108 craidd
Max Qty. cynulliad hambwrdd	4 pcs
Cais	Mowntio erial / Wal / polyn
Carton mewnol (mm)	540×245×210 (1 darn)
Carton allanol (mm)	555% c3% 97510% c3% 97675 (6 pcs)



• Sylfaen crebachu gwres gydag 1 fewnfa a 6 allfa, maint canolig ac IP68

• Cylchred Tymheredd: -40 gradd i + 65 gradd , heb aer mewnol, Beicio: 10 gwaith, nid oes unrhyw ollyngiad aer ar gau.

• Deunydd thermoplastig lefel gwrthsefyll tân UL94-HB

• Insulation resistance: >2*104MΩ.

• Wedi'i gynllunio i fod yn hyblyg, mae ganddo system selio crebachu gwres hynod ddibynadwy.

• Mae'r gofod storio ffibr a strwythur yr hambwrdd sbleis yn rhesymol.

• Gosodiad hawdd heb unrhyw offeryn arbennig sydd ei angen.

Lluniadu strwythur:

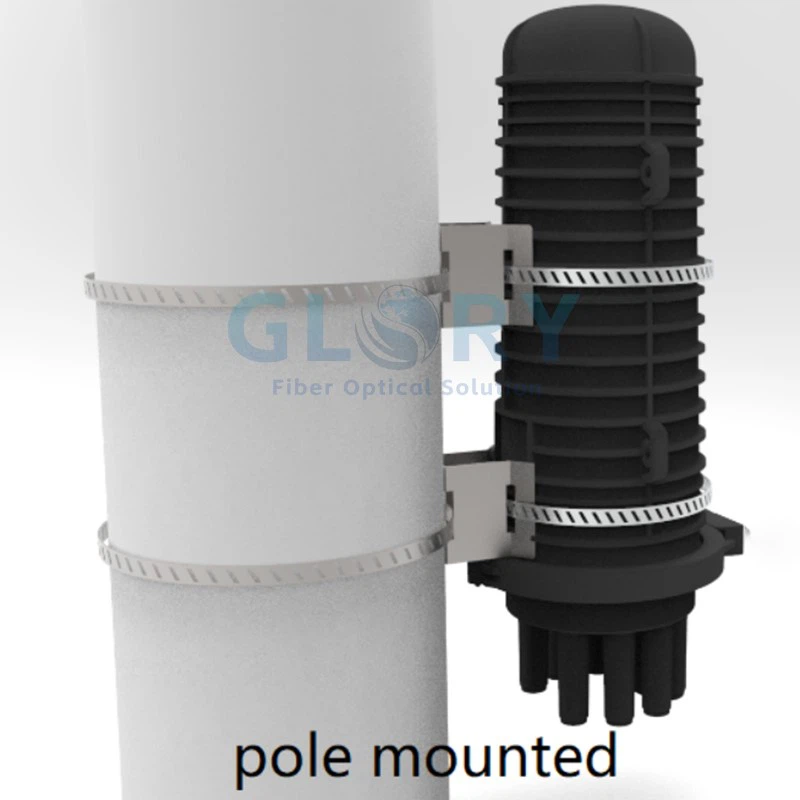

Gosod:

Mae'r Cau Dôm hwn yn wrthwynebiad cemegol a mecanyddol ar gyfer gosod tanddaearol, awyr, wal a pedestal







Sut i osod Cau Dôm Crebachu Gwres mewn twll archwilio?

Mae ceblau ffibr optig yn dod yn fwyfwy poblogaidd at ddibenion telathrebu a rhwydweithio oherwydd eu perfformiad uwch o gymharu â gwifrau copr traddodiadol. Fodd bynnag, er mwyn sicrhau'r trosglwyddiad signal gorau posibl, mae'n hanfodol amddiffyn a rheoli'r ceblau ffibr, a dyna lle mae cau sbleis ffibr yn dod i mewn. Yn yr erthygl hon, byddwn yn trafod sut i osod cau sbleis ffibr math cromen mewn twll archwilio.



Cam 1: Paratoi'r ardal waith

Cyn i chi ddechrau gweithio, sicrhewch fod y twll archwilio yn lân ac yn rhydd o falurion. Dylid gosod y cau ar wyneb gwastad, felly gwnewch yn siŵr bod yr ardal yn wastad. Sicrhewch fod digon o oleuadau, awyru a chyfarpar diogelwch fel menig a sbectol diogelwch.

Cam 2: Dadbacio'r pecyn cau sbleis ffibr

Mae'r pecyn cau sbleis ffibr math cromen fel arfer yn cynnwys y cydrannau canlynol:

Corff cau math cromen

Hambwrdd sbeis

Chwarren cebl (ar gyfer mynediad cebl os yw'r sylfaen fecanyddol)

Tei cebl

Tiwbiau crebachu gwres

Llawlyfr gosod

Gwnewch yn siŵr bod yr holl gydrannau'n bresennol ac mewn cyflwr da cyn symud ymlaen.

Cam 3: Paratowch y ceblau ffibr a'r sbleis, trefnwch y ffibrau

Tynnwch y siaced allanol ar gyfer y ceblau ffibr a thorrwch yr aelodau cryfder i'r hyd gofynnol. Sicrhewch fod y ceblau ffibr yn lân ac yn rhydd o unrhyw falurion neu ymylon miniog. Ar ôl splicing, trefnwch y ffibrau a'u gosod yn y slotiau, gwnewch yn siŵr nad oes gormod o slac ac nad yw'r ffibrau'n cael eu clymu.

Cam 4: Seliwch y cau a phrofwch y ceblau ffibr gan ddefnyddio OTDR neu offer profi addas arall i sicrhau eu bod wedi'u hollti'n iawn ac yn gweithio'n gywir.

I gloi, mae gosod cau sbleis ffibr math cromen mewn twll archwilio yn gofyn am baratoi gofalus a rhoi sylw i fanylion. Bydd dilyn y camau a amlinellir uchod yn helpu i sicrhau gosodiad llwyddiannus, gan amddiffyn a rheoli ceblau ffibr optig ar gyfer y perfformiad gorau posibl.
